Die erwartete Periskop-Kamerasystem-Technologie in einem zukünftigen iPhone könnte mit Aktuatoren ausgestattet sein. Das ermöglicht es, dass die Linse sich für Autofokus und optische Bildstabilisierungsanwendungen bewegt, ohne dass die Kamera deutlich hervortritt.
Zusammenfassung
- 📷 Ein neues Apple-Patent beschreibt eine gefaltete Periskopkamera mit beweglicher Linse für Autofokus und Bildstabilisierung.
- 🔧 Vorgeschlagen wird ein Voice-Coil-Motor-Aktuator für den Autofokus sowie zwei weitere VCM-Aktuatoren für die Bildstabilisierung.
- 🔺 Das System nutzt laut Patent zwei Prismen und eine Linsengruppe, um Licht zum Bildsensor umzulenken.
- ✍️ Eingereicht wurde das Patent von Nicholas D. Smyth, Alfred N. Mireault, Scott W. Miller und Shashank Sharma, ursprünglich am 25. Januar 2019.
- 📚 Es reiht sich in frühere Apple-Patente zu gefalteten Kamerasystemen aus den Jahren 2016, 2019 und 2021 ein.
Das Triple-Kamera-System von Apple
Beim iPhone 12 Pro verwendet Apple ein Dreifach-Kamerasystem, das den Nutzern einen großen optischen Zoom-Bereich bietet. Drei Kamerasensoren sind in solchen Fällen erforderlich, da das Gerät nicht dick genug ist, um ein Zoom-Objektiv zu integrieren.
Das Periskop-Kamera-Konzept

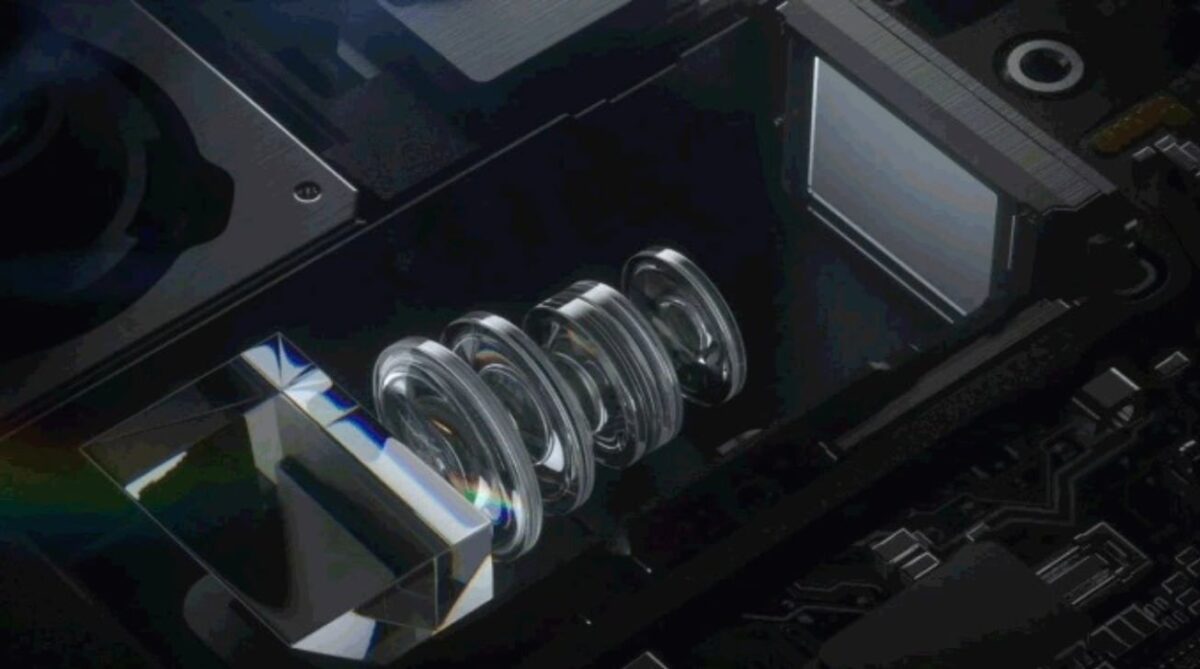

Ein Lösungsansatz für dieses Problem sind Periskop-Kameras und gefaltete Kameras, wie sie im Samsung Galaxy S20 verwendet werden. Diese Technologie nutzt ein System aus Linsen, das Licht in einem Winkel reflektiert, indem es die Breite des Smartphones anstatt seiner Dicke ausnutzt. Es gibt Gerüchte, dass Apple an einer solchen gefalteten Kamera für ein zukünftiges iPhone-Modell arbeitet.
Funktionsweise und Patentdetails

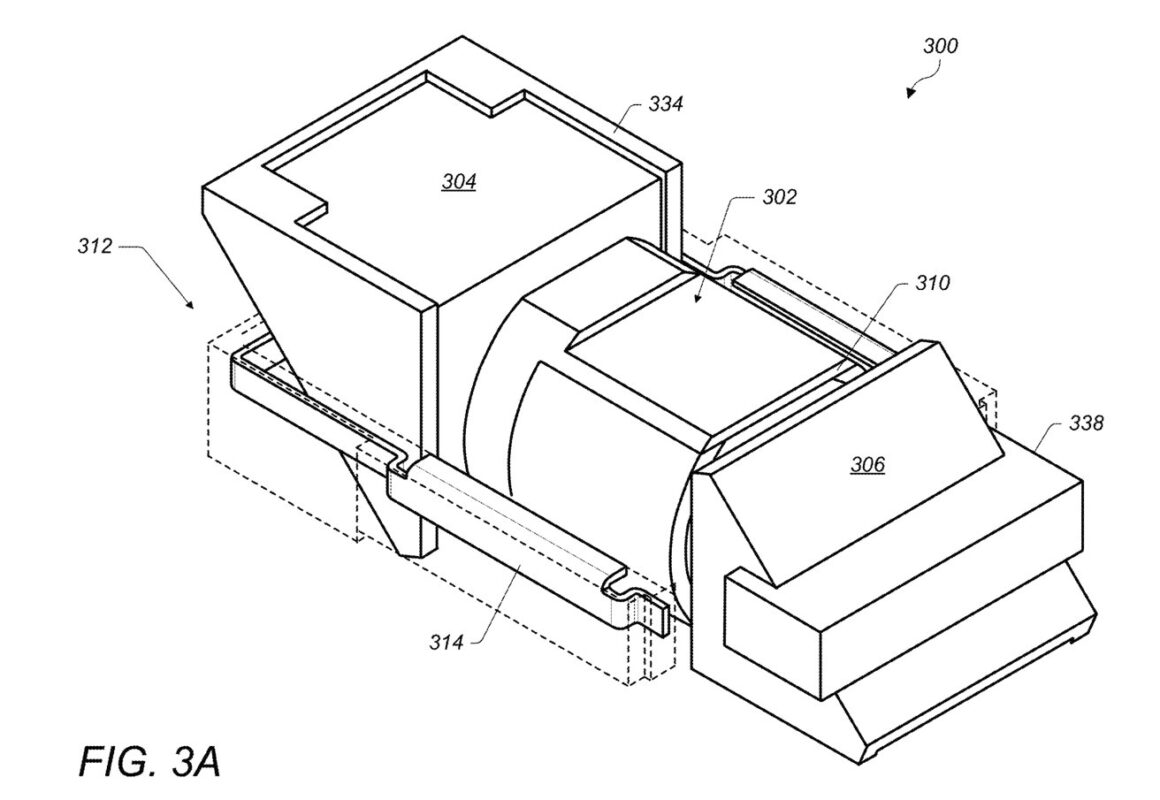

Um verschiedene Brennweiten zu ermöglichen, muss das Linsensystem beweglich sein. In einem kürzlich erteilten Patent mit dem Titel „Gefaltete Kamera mit Aktuator für bewegliche Optik“ präsentiert Apple verschiedene Möglichkeiten, gefaltete Optiken und linsenverlagernde Fähigkeiten in einem Gerät unterzubringen.

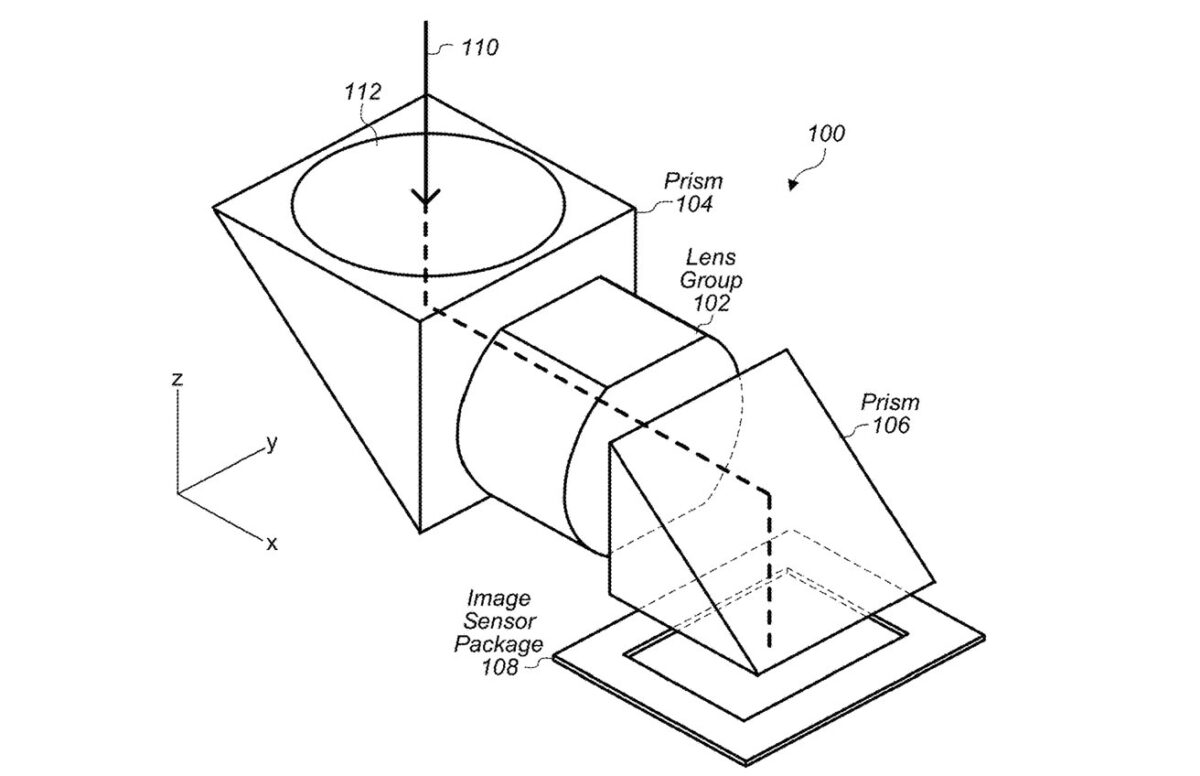

Laut verschiedenen Ausführungen könnte das System aus zwei Prismen und einer Linsengruppe dazwischen bestehen. Die Prismen lenken das Licht zu einem Bildsensor um, während die Linsengruppe verschiedene optische Funktionen übernimmt.
Es wird vorgeschlagen, einen Voice-Coil-Motor-Aktuator zu verwenden, um Autofokus-Fähigkeiten zu bieten. Zudem könnten ein zweiter und dritter VCM-Aktuator verwendet werden, um die Bildstabilisierung zu ermöglichen.
Lese-Empfehlung: Passend dazu: Apple muss den Verkauf des iPhone 12 in Frankreich wegen Strahlungsbedenken stoppen
Andere Variationen des Patents
In manchen Varianten werden Aktuatormodule beschrieben, die einen oder mehrere Magneten oder Spulen verwenden. Blattfedern und Aufhängungsdrähte könnten ebenfalls in das System integriert werden, um die Bewegung der Trägereinheiten zu erleichtern.
Patenthintergrund und Entwickler
Das Patent wurde von Nicholas D. Smyth, Alfred N. Mireault, Scott W. Miller und Shashank Sharma eingereicht und ursprünglich am 25. Januar 2019 eingetragen. Es ist wichtig zu beachten, dass, obwohl Apple wöchentlich zahlreiche Patentanmeldungen einreicht, ein Patent nicht garantiert, dass die Idee in einem zukünftigen Produkt oder Dienst erscheinen wird.
Vergangene und ähnliche Patente
2016 wurde ein Patent für ein kompaktes Linsensystem vorgeschlagen, das nur einmal Licht in einem Winkel reflektiert. 2019 wurde dieses Konzept mit einem Stapel von Linsen und einem Prisma erweitert. 2021 wurde ein Patent für eine Kamera mit zwei „lichtfaltenden Elementen“ vorgeschlagen, das zwei Prismen auf beiden Seiten eines Linsensystems verwendet.
Das Patent für die gefaltete Kamera vom August unterscheidet sich von den anderen, da es sich hauptsächlich mit der Mechanik der Montage und Bewegung der Linsenanordnungen befasst und nicht mit der Grundidee der gefalteten Kameras selbst.
Häufig gestellte Fragen
Was beschreibt das neue Apple-Patent?
Es beschreibt eine motorisierte Periskopkamera mit beweglicher Linse für Autofokus und optische Bildstabilisierung.
Welche Aktuatoren kommen laut Patent zum Einsatz?
Ein Voice-Coil-Motor-Aktuator für den Autofokus sowie zwei weitere für die Bildstabilisierung.
Wie ist das optische System aufgebaut?
Es besteht aus zwei Prismen und einer dazwischenliegenden Linsengruppe.
Wer sind die Erfinder des Patents?
Genannt werden Nicholas D. Smyth, Alfred N. Mireault, Scott W. Miller und Shashank Sharma.
Wann wurde das Patent ursprünglich eingereicht?
Es wurde am 25. Januar 2019 eingetragen.
